Системы пожаротушения с термочувствительной трубкой

Установка пожаротушения с термочувствительной трубкой представляет собой автоматическое устройство, объединяющее функции обнаружения пожара и запуска системы тушения; её ключевым элементом является термочувствительная трубка, которая, как правило, размещается внутри защищаемого объекта или вблизи наиболее вероятных мест возникновения пожара.

В нормальном состоянии термочувствительная трубка находится под определённым давлением и герметично закрыта в режиме контроля; при локальном повышении температуры до значения срабатывания трубка размягчается и разрушается в наиболее нагретой точке, что приводит к снижению давления в трубке, формированию сигнала обнаружения пожара и непосредственному или косвенному запуску выпуска огнетушащего вещества.

По принципу действия и способу выпуска огнетушащего вещества установки с термочувствительной трубкой подразделяются на установки прямого действия и установки косвенного действия.

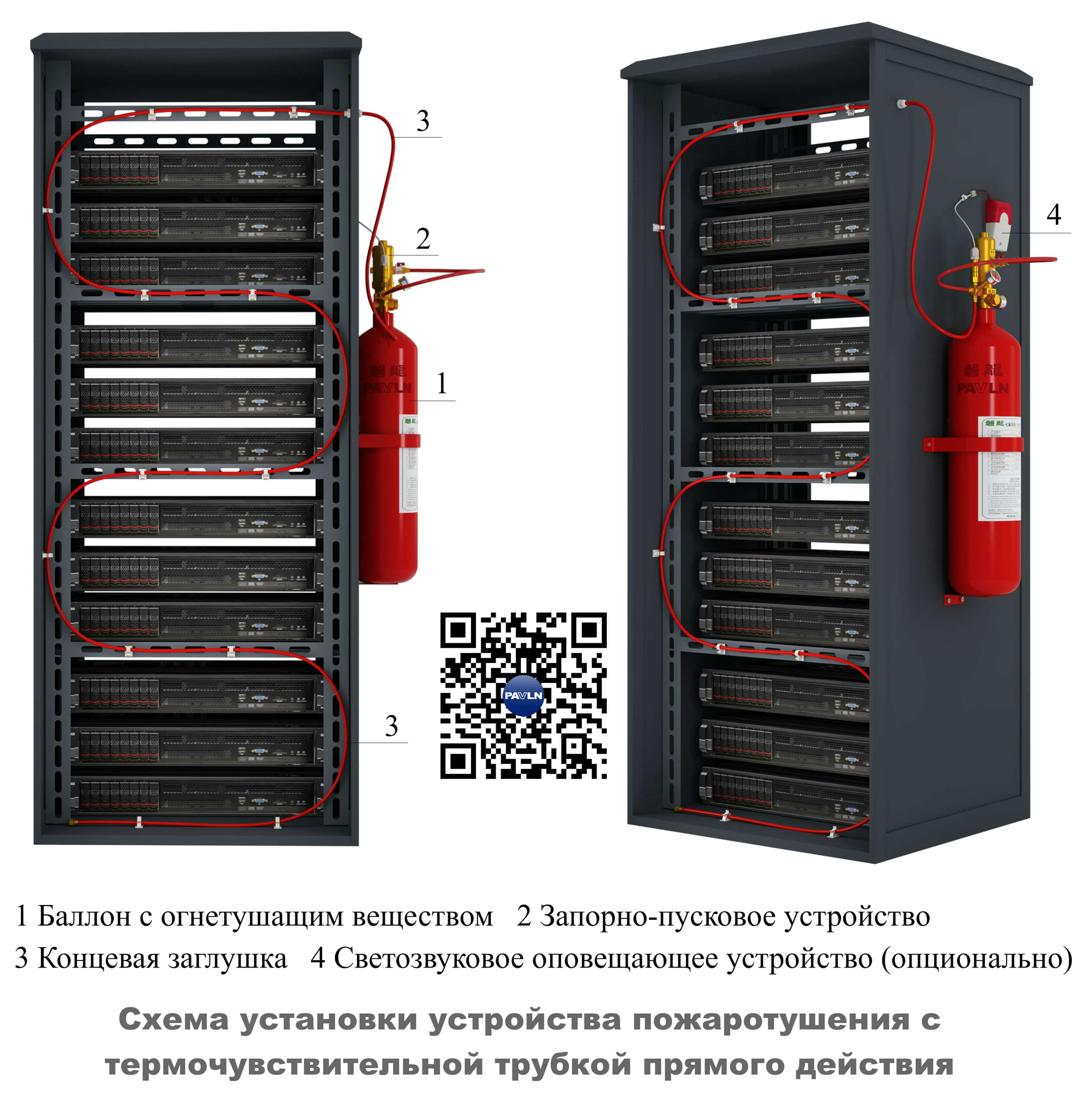

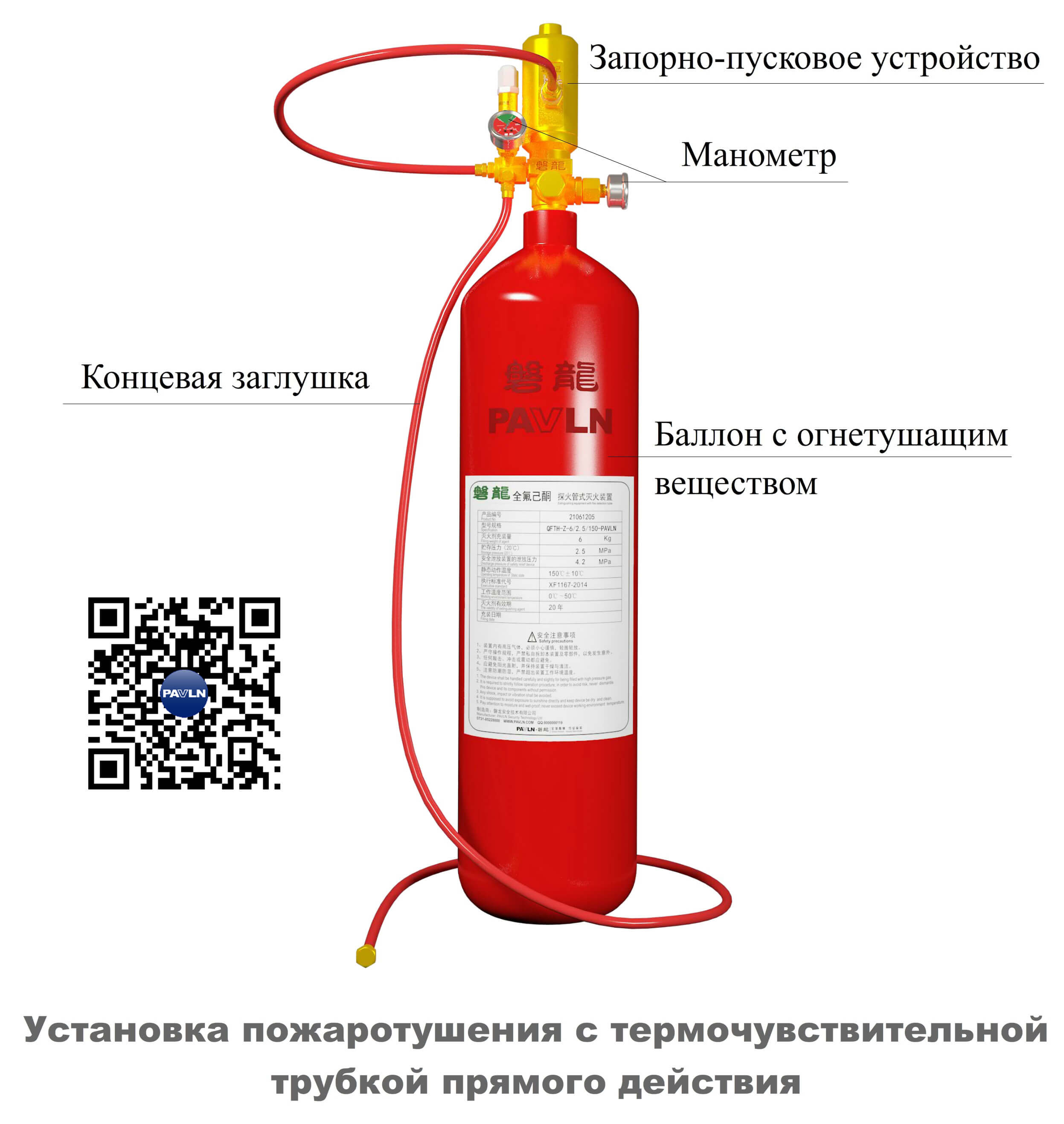

В установке прямого действия термочувствительная трубка одновременно выполняет функции обнаружения пожара и канала подачи огнетушащего вещества [Рисунок 1] [Рисунок 2].

При возникновении пожара термочувствительная трубка вблизи очага нагревается, размягчается и разрушается, давление в трубке снижается, что приводит к срабатыванию механизма открытия клапана баллона, после чего клапан открывается и огнетушащее вещество выбрасывается непосредственно через место разрыва трубки, воздействуя на очаг пожара или прилегающую зону для его тушения; см. [Видео 1].

Установка пожаротушения с термочувствительной трубкой прямого действия отличается простой конструкцией, коротким путём срабатывания и прямым запуском, как правило, не требует сложных систем управления и применяется для быстрого локального тушения начальных пожаров в небольших пространствах или внутри оборудования.

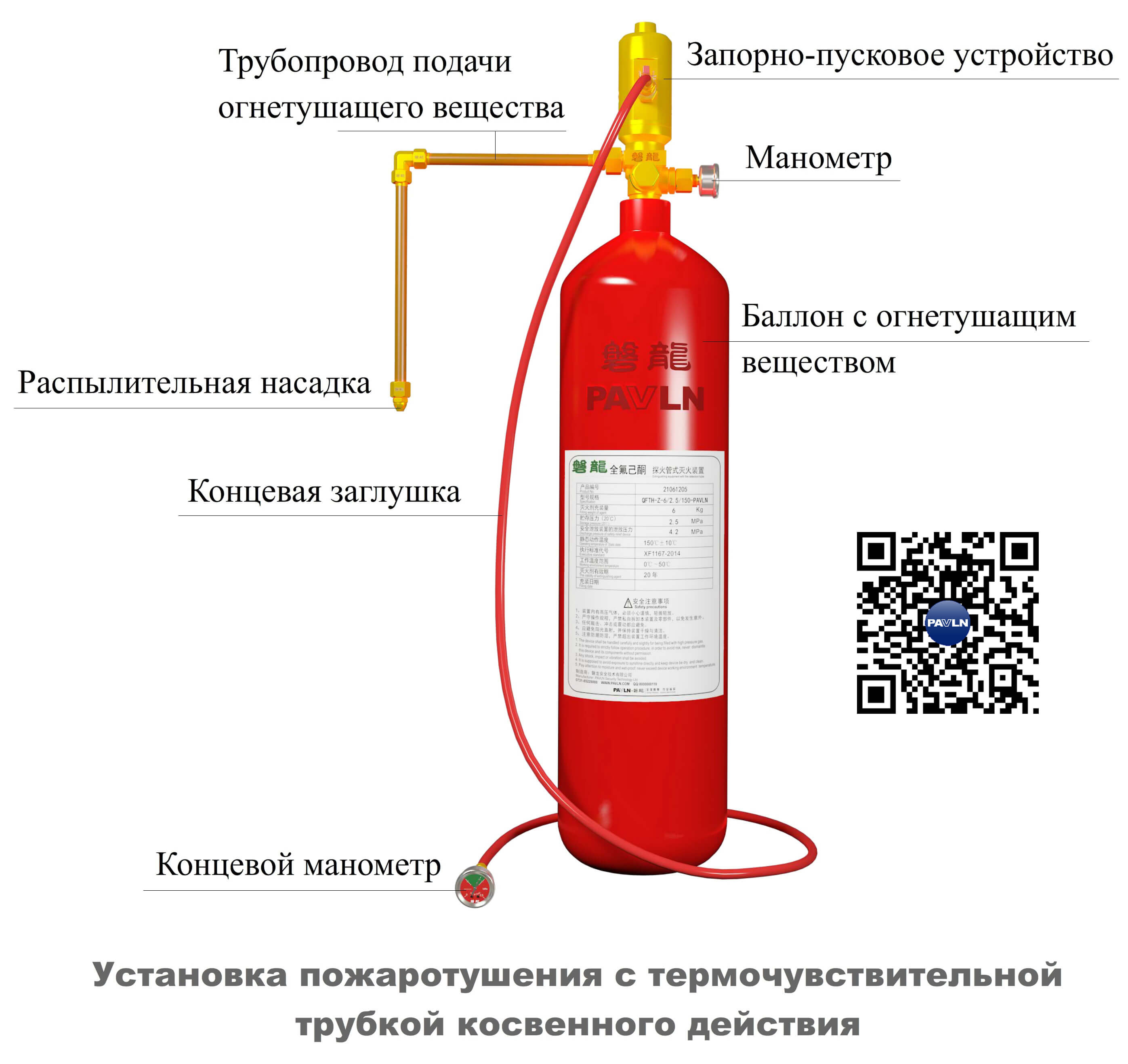

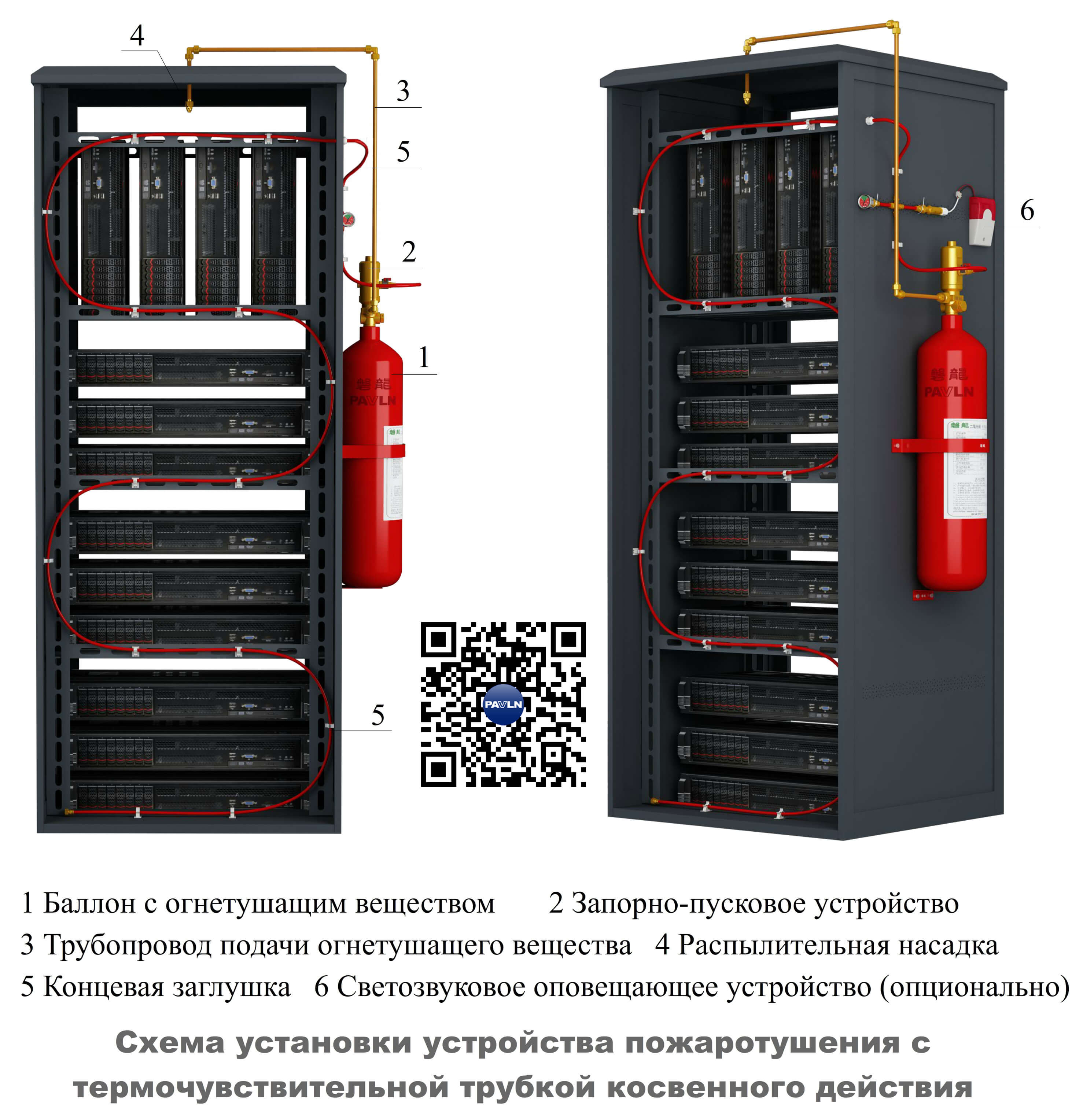

В установке косвенного действия термочувствительная трубка используется только для обнаружения пожара и запуска системы и не служит каналом подачи огнетушащего вещества [Рисунок 3] [Рисунок 4].

При возникновении пожара термочувствительная трубка под воздействием тепла разрушается, давление в трубке снижается, что приводит к срабатыванию механизма открытия клапана баллона, после чего клапан открывается и огнетушащее вещество подаётся по трубопроводам и через распылительные насадки в защищаемое пространство или на защищаемый объект; см. [Видео 2].

По сравнению с установками прямого действия, в системах косвенного действия контур обнаружения и контур подачи огнетушащего вещества разделены, что обеспечивает более гибкое распределение огнетушащего вещества, упрощает управление направлением и зоной покрытия распыла и делает такие системы более подходящими для объектов с относительно большим объёмом, сложной структурой или повышенными требованиями к зоне покрытия.

В установках пожаротушения с термочувствительной трубкой могут применяться различные типы огнетушащих веществ в зависимости от характеристик защищаемого объекта; к наиболее распространённым относятся:

Установки пожаротушения с термочувствительной трубкой характеризуются компактной конструкцией, удобством монтажа, прямым срабатыванием и отсутствием необходимости в отдельном источнике питания или сложных системах управления и применяются для защиты объектов с небольшим объёмом, относительно замкнутых, с локализованным пожарным риском и затруднённым применением традиционных систем пожаротушения; например:

• различные распределительные шкафы, шкафы управления и распределительные устройства;

• телекоммуникационные шкафы, сетевые шкафы и серверные стойки;

• моторные отсеки, отсеки транспортного оборудования и машинные отделения;

• локальные замкнутые пространства внутри промышленного оборудования;

• аккумуляторные блоки и отсеки систем накопления энергии;

• другие локальные пространства, где затруднено применение традиционных систем пожаротушения, но требуется автоматическая защита.

Установки пожаротушения с термочувствительной трубкой в основном предназначены для защиты относительно замкнутых внутренних пространств оборудования и, как правило, способны эффективно тушить только внутренние пожары оборудования, при этом их эффективность при тушении пожаров вне оборудования ограничена.

Таким образом, установки пожаротушения с термочувствительной трубкой не могут заменять автоматические системы пожаротушения, предусмотренные для помещений или зданий; их применение следует рассматривать как специализированную меру защиты для конкретного оборудования или локальных пожароопасных участков, и они не должны использоваться в качестве единственного средства пожаротушения для всего помещения или защищаемого объёма; как правило, такие установки могут применяться в следующих случаях:

(1) вне оборудования практически отсутствуют горючие материалы, риск возникновения пожара вне оборудования невысок, при этом основная пожарная опасность сосредоточена внутри оборудования;

(2) в качестве дополнительной меры защиты оборудования — на основе уже предусмотренных противопожарных мер обеспечивается дополнительная защита наиболее пожароопасных внутренних узлов и зон оборудования.
